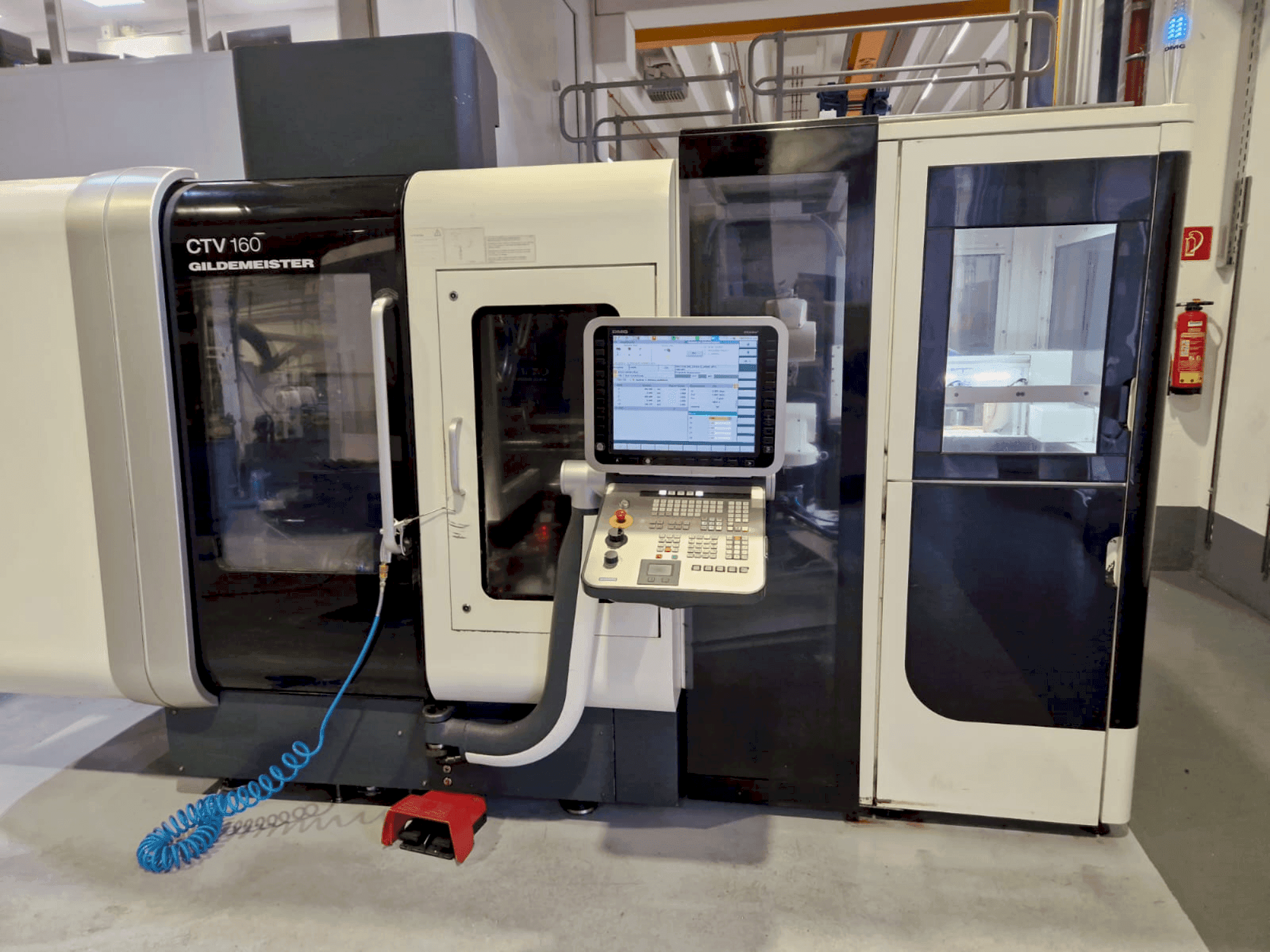

DMG - Gildemeister CTV 160DE-TUR-DMG-2010-00001

Equipamento Adicional

• - Máquina com uma área de trabalho e armazenamento adicional de peças incl. robot
• - Torre de ferramentas com 12 estações, diâmetro da haste Ø30mm, DIN 69880, todas as posições acionadas
• - Cilindro de aperto total SMW SIN-S-85-LPS-X
• - Mandril elétrico de 3 maxilas com sistema de troca rápida de maxilas, ROTA THW PLUS 165-43 da Schunk
• - Sistema de controlo de quebra de ferramentas ARTIS, tipo CTM
• - Sistema de refrigeração com sistema de filtro de correia 40µm, volume de entrega 20 / 40 l/min, a 8 / 20 bar respetivamente, volume do tanque de refrigeração aprox. 600 litros
• - Transportador de aparas com design de correia articulada com arrefecimento integrado Capacidade do depósito de lubrificante aprox. 120 litros, altura de descarga das aparas 1100 mm
• - Extração integrada de névoa de óleo 400m³/h
• - Sistema de circulação de paletes de 15 dobras para dimensões máximas de peças de trabalho de Ø115x60mm, incluindo robô KUKA KR5 sixx R850 com pinça cêntrica de 3 dedos para máx. 5,3 kg e uma estação de rotação da pinça
• - Sistema de câmara para reconhecimento de peças

Informações adicionais

Benefícios da máquina

• Benefícios técnicos da máquina:
  • - Binário: 135 nm (100% ed), 176 nm (40% ed)
  • - Máximo. Diâmetro da peça de trabalho: Ø115 mm / máx. Comprimento da peça de trabalho: 60 mm
  • - Acionamento principal e porta-ferramentas de alto desempenho
  • - Sistema de troca rápida de maxilas para o mandril elétrico de 3 maxilas
  • - Sistemas integrados de arrefecimento e gestão de chips
  • - Sistema de controlo de quebra de ferramentas artis
• Benefícios qualitativos da máquina:
  • - Binário a 100% ed: 135 nm (acionamento principal), 13 nm (porta-ferramentas)
  • - Binário a 40% ed: 176 nm (acionamento principal), 18 nm (porta-ferramentas)
  • - Cabeça de fuso din 6353 tamanho 140h5
  • - Máx. Força de acionamento fv a 70 bar: 34 kn
