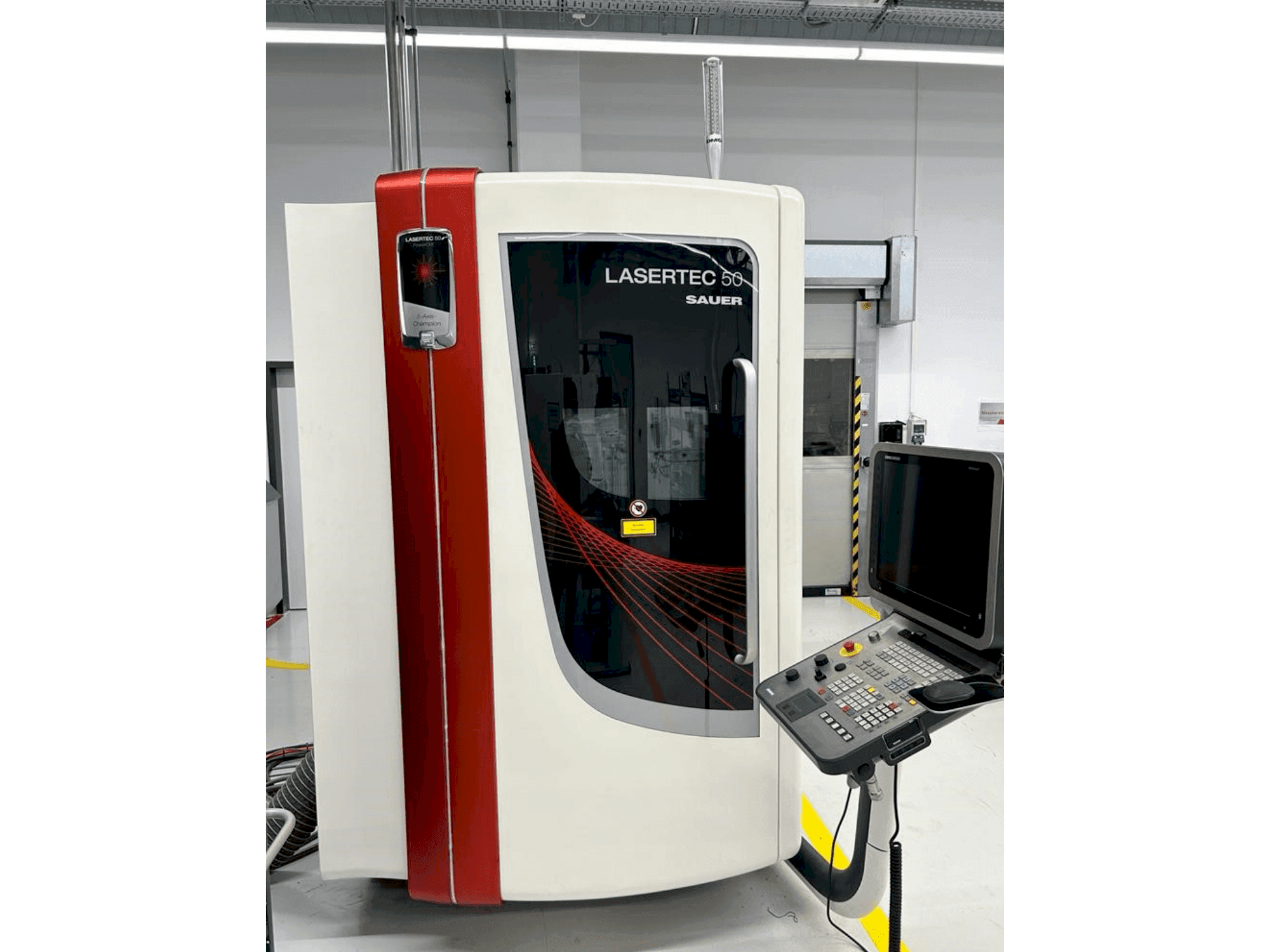

DMG - SAUER LASERTEC 50DE-MIL-DMG-2010-00002

Equipamento Adicional

• - Laser LASAG FLS 352 A (2011)
• - Sistema de extração Keller L-CUT-1-P2-B60-V (2010)
• - Refrigerador KKT OLB 10 SA (2014)

Informações adicionais

Benefícios da máquina

• Benefícios técnicos da máquina:
  • - Máquina básica: máquina de precisão laser cnc // lasertec 50 precisiontool 500 mm x 500 mm x 700 mm percurso transversal // corrediça transversal com accionamentos lineares // eixo vertical (eixo z) com guias lineares e acionamento por fuso de esferas // invólucro completo (classe de proteção laser 1) com 1 janela de segurança laser // estrutura sólida da base da máquina feita de fundição mineral // lasag nd:yag laser fls (300 watts) // cabeça de processamento (100 mm de distância focal) // expansor motorizado 1 - 6 vezes // qualidade da haste
  • - Unidade de controlo: controlo de trajetória 3d // siemens 840 d solutionline
  • - Mesa de trabalho: mesa rotativa giratória nc // altamente dinâmica e precisa // com dois motores de binário para peças de trabalho até 200 mm de diâmetro // carga máx. Carga até 14 kg
  • - Opções de mesa de trabalho: flange de fixação ks // hsk-63 com alinhamento radial e angular para fixação manual fixação da palete do cliente 200 x 280 mm // a palete requer um suporte hsk-63
  • - Câmara através de trajetória de feixe com fonte de luz incidente gooseneck led // interrutor de colisão para cabeça de processamento (atuação em 3 eixos)
  • - Opções de controlo: transformação de 5 eixos // volante eletrónico // pressão de gás de processo programável
  • - Indicação luminosa de sinalização mg de 4 estados da máquina: "programa ativo", "aviso laser", "falha", "modo de configuração"
  • - Sonda de medição 3d renishaw omp 400 com extensão automática
  • - Janela adicional de proteção do laser 297 mm x 210 mm // unidade de extração com fase de filtragem secundária // unidade de arrefecimento para os feixes laser e motores lineares // permutador de calor água-água
  • - Dmg powertools
• Benefícios qualitativos da máquina:
  • - Corte de peças em bruto pcd / cbn em três a cinco eixos: 10x mais rápido em comparação com a máquina de corte com fio
  • - Corte a laser de pastilhas pcd / cbn em 2d e diretamente na haste da ferramenta
  • - Máquina de precisão de 5 eixos com accionamentos lineares em x / y para uma aceleração > 1g
  • - Motores de binário altamente dinâmicos em ambos os eixos rotativos (eixos b e c)
  • - Elevada precisão de posicionamento de ≤ 8 μm
  • - Câmara ccd e apalpador 3d para uma configuração rápida
  • - Linha de solução siemens 840d de fácil utilização com caraterísticas especiais de software
  • - Muito boa acessibilidade do laser para trabalhos de ajuste e manutenção
  • - Não é utilizado nenhum gás de processo especial. Apenas é necessário ar comprimido de 6 bar
  • - A máquina pode trabalhar com 5 eixos em simultâneo

Informações adicionais

• - A máquina está atualmente em produção, mas está imediatamente disponível
