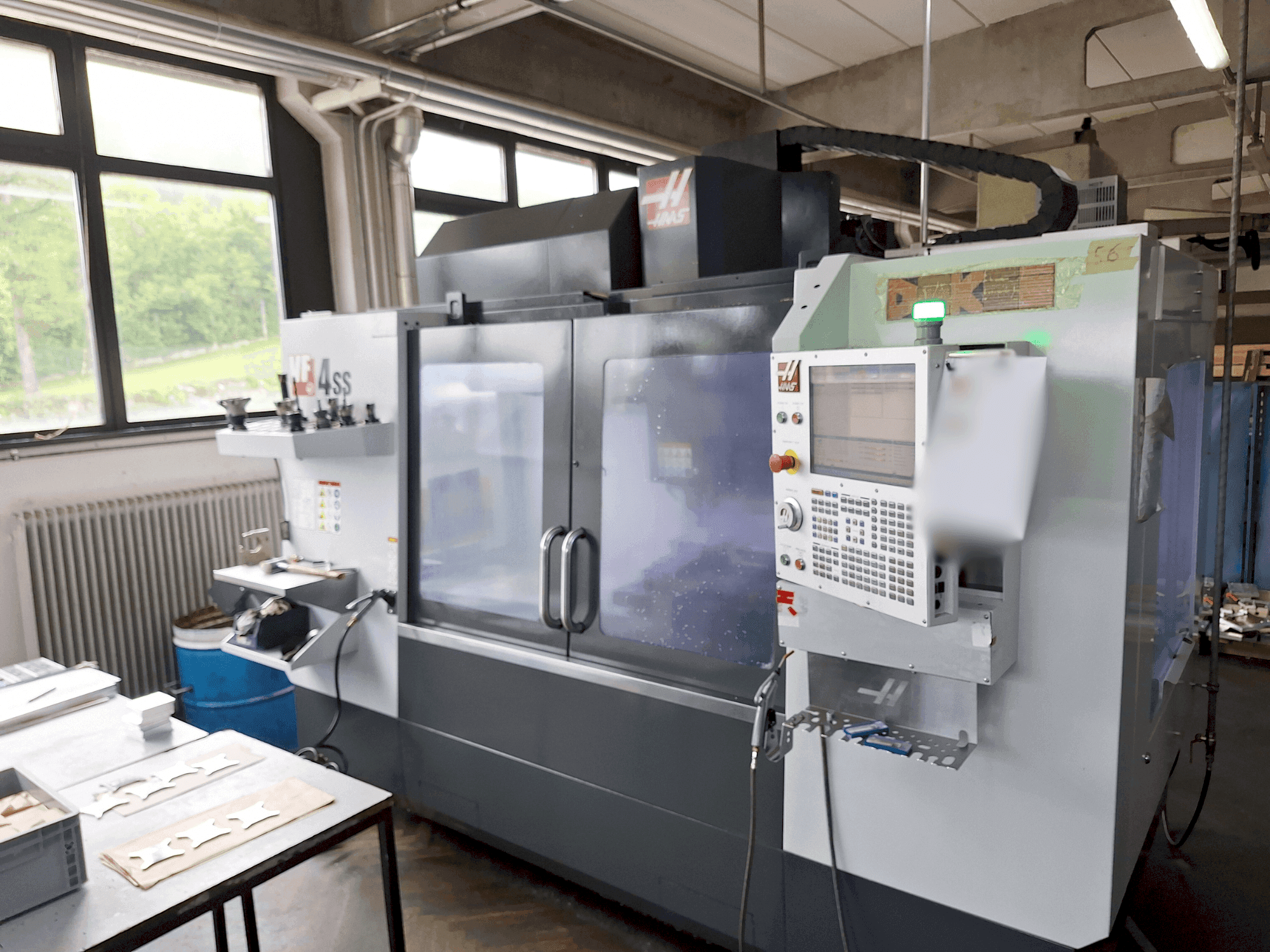

HAAS - VF-4SSSI-MIL-HAA-2019-00003

Dados Gerais

• Peso da máquina: 6260 KG

Acionador principal

• Gama de velocidades do fuso: 12000 1/MIN
• Potência do motor do fuso: 22.4 kw
• Porta-ferramenta: CT40, BT40, HSK-A63
• Número do eixo: 3

Movimento

• EIXO-X Movimento: 1270 mm
• EIXO-X Força de avanço: 13723
• EIXO-X Travessia rápida: 35.6 m/min
• EIXO-Y Movimento: 508 mm
• EIXO-Y Força de avanço: 13723 n
• EIXO-Y Travessia rápida: 35.6 m/min
• EIXO-Z Movimento: 635 mm
• EIXO-Z Força de avanço: 17459 n
• EIXO-Z Travessia rápida: 35.6 m/min

Mesa

• Comprimento exterior: 1321 mm
• Largura exterior: 495 mm
• Dimensão dos TSlots: Width: 15.90 mm to 16.00 mm. Center distance: 80 mm
• Distância mín. entre o eixo vertical e a mesa: 107 mm
• Distância máx. entre o fuso vertical e a mesa: 742 mm
• Carga da mesa: 794 kg

Ferramentas

• Slots em armazenamento: 30 + 1
• Peso máx.: 5.4 kg
• Diâmetro máx. da ferramenta: 127 mm
• Comprimento máx. da ferramenta: 330 mm
