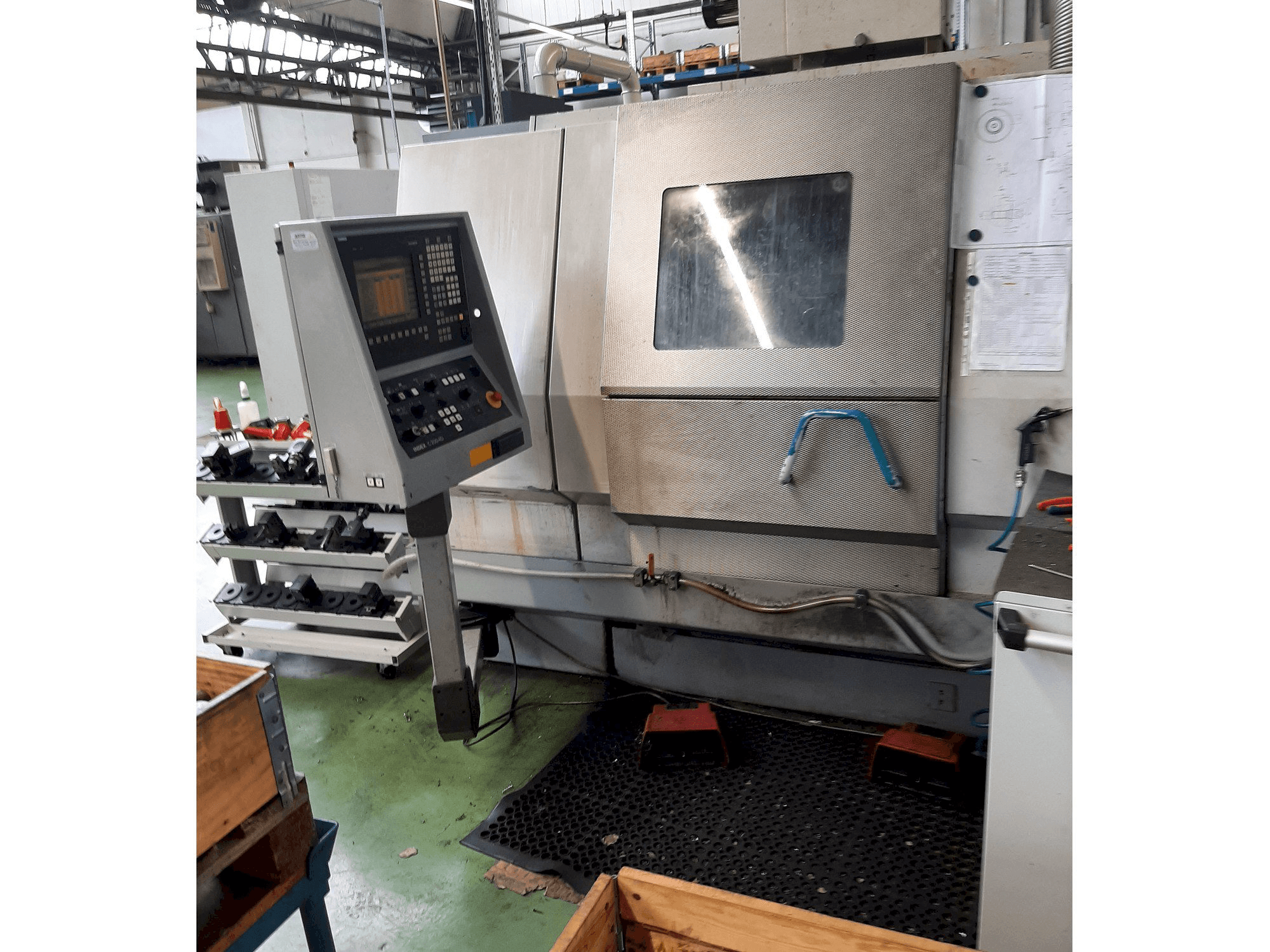

Index - G200DE-TUR-IND-2002-00004

Equipamento Adicional

• - O alimentador de barras não está incluído no âmbito da entrega
• - O escopo de fornecimento inclui a máquina ferramenta juntamente com o transportador de cavacos, sistema de refrigeração de alta pressão, sistema de filtro (velo) e transportador de peças.
• - Os porta-ferramentas montados permanecem no lugar

Informações adicionais

Benefícios da máquina

• Benefícios técnicos da máquina:
  • - Eixo x/z curso de trabalho 120 / 400 mm; curso de trabalho 105 / 400 mm
  • - Massa do armário 440 kg
  • - Admissão da cabeça do fuso ad 140 mm, id 85 mm
  • - Passagem de material máximo. Mm 60; diâmetro do rolamento dianteiro 100 mm; acionamento trifásico ajustável
  • - Motor de eixo oco: torque nm 95/140
  • - Dispositivo de alinhamento e comutação do fuso principal d42/d60/d65, graduação 2. 5 graus através de disco de indexação
  • - Cilindro de aperto oco d60/20 para pinça e fixação no fuso principal, operado hidraulicamente, incluindo monitoramento de fim de curso de aperto
  • - Força de tracção-compressão ( 57 cm2 ) max 45 kn
  • - 1 dispositivo de pressão de aperto do cilindro de fixação - no fuso principal, faixa de ajuste de 10 a 80 bar, ajustado à força máxima de aperto admissível do meio de fixação ou do tubo de pressão
  • - Fuso contador d60; entrada do cabeçote do fuso ad 140 mm, id 85 mm
• Benefícios qualitativos da máquina:
  • - Curso de trabalho do contra-fuso 445 mm; velocidade de avanço rápido 22. 5 m/min
  • - Acionamento por deslizamento no sentido z através de motor ac e fuso de esferas d=32 mm, acionamento por eixo fixado por embreagem de sobrecarga.
  • - Na posição de trabalho, a corrediça está junto ao motor ac contra a paragem.
  • - Sistema de medição em escala de vidro do eixo z
  • - Potência no fuso contador: potência a 100/40 % ed 13/22 kw; torque 61/105 nm
  • - Deslizador transversal 1 - x/z, com alimentação interna de líquido refrigerante e válvula de corte
  • - Válvula de corte, giratória através de motor ac, parafusos de esfera d = 32 mm,
  • - Acionamentos do eixo fixados por embreagens de sobrecarga, compensação de peso no eixo x
  • - Sistema de medição de vidro com escala de eixo x e eixo z codificador de haste
  • - Cabeça da torre com 14 estações no diafragma transversal 1; furos de montagem da ferramenta para a haste do cilindro din 69880 - 25x48 mm, posicionados por engrenagem facial, bloqueados hidraulicamente

Termos de Pagamento

• Pagamento adiantado

• Financiamento de activos
