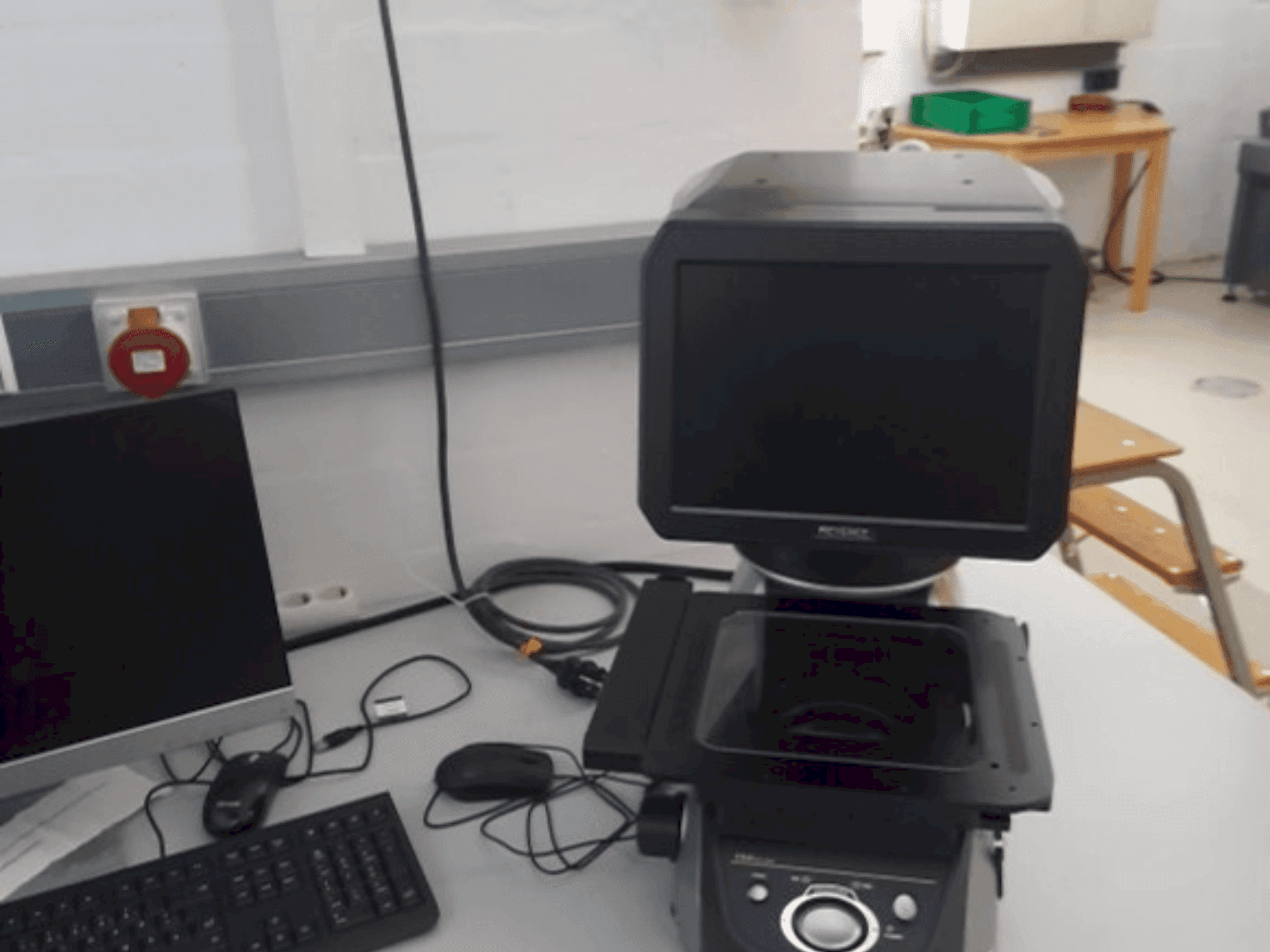

KEYENCE - IM-7020DE-MEA-KEY-2017-00002

Informações adicionais

Benefícios da máquina

• Benefícios técnicos da máquina:
  • - Elemento de captação de imagem: s/w-cmos, 1", 6. 6 megapixéis
  • - Ecrã: monitor lcd, 10. 4", xga (1024×768)
  • - Objetiva de recolha de luz: objetiva telecêntrica dupla

Informações adicionais

• - Campo de medição Modo de medição de campo amplo: 200 mm x 200 mm (4 x R50) Modo de medição de alta precisão: 125 mm x 125 mm Resolução do ecrã Repetibilidade: Modo de medição de campo amplo: Sem estágio: ±1 µm Com estágio: ±2 µm Modo de medição de alta precisão: Sem estágio: ±0,5 µm Com estágio: +1,5 µm Exatidão da medição Modo de medição de campo amplo: Medição normal: ±5 µm Medição ligada: ±(7 + 0,02L) µm² Modo de medição de alta precisão: Medição normal: ±2 µm³ Medição interligada: ±(4 + 0,02L) µm⁴ Medição do sensor de luz Gama de medição (XY): 90 mm x 90 mm Profundidade máx. Profundidade de medição: 30 mm Diâmetro da sonda de luz: 3 mm Força de medição: 0,015 N Repetibilidade: +2 µm'5 Precisão da medição: ±(8 + 0,02L) µm Entradas e saídas de controlo externo Entrada de controlo remoto externo: Sem entrada de tensão (contacto/estado sólido) Saída externa OK/N.i.O./FAIL/MEASURE: Saída PhotoMOS Carga nominal: 24 VCC, 0,5 A Resistência máxima de comutação: 50 mΩ Interfaces LAN: RJ-45 (10BASE-T/100BASE-TX/1000BASE-T) Portas USB 2.0: 6 conectores (frontal: 2, traseiro: 4) Armazenamento Disco rígido: 500 GB Condições ambientais Temperatura ambiente: +10 a 35° C Humidade relativa: 20 a 80% (sem condensação) Grau de poluição: 2 Categoria de sobretensão: II Sistema de iluminação Luz de passagem: Luz de passagem telecêntrica Luz incidente: Iluminação de quatro partes a partir de ângulos marcados (eletricamente), iluminação de anel de fenda Mesa de objectos Mesa de objectos XY: Gama de movimentos: 100 mm x 100 mm (elétrico) Capacidade máx. Capacidade de carga: 5 kg Mesa de objectos Z: Alcance do movimento: 75 mm (elétrico) Alimentação eléctrica Tensão de alimentação: 100 a 240 CA, 50/60 Hz Consumo de energia: Máx. 430 VA Peso (kg) Controlador: Aprox. 8 kg Cabeça de medição: Aprox. 31 kg

Termos de Pagamento

• Pagamento adiantado

• Financiamento de activos
