- MATEC 30 HV (2003) Centro de maquinação universal / Fresadora de coluna com deslocamento CNC

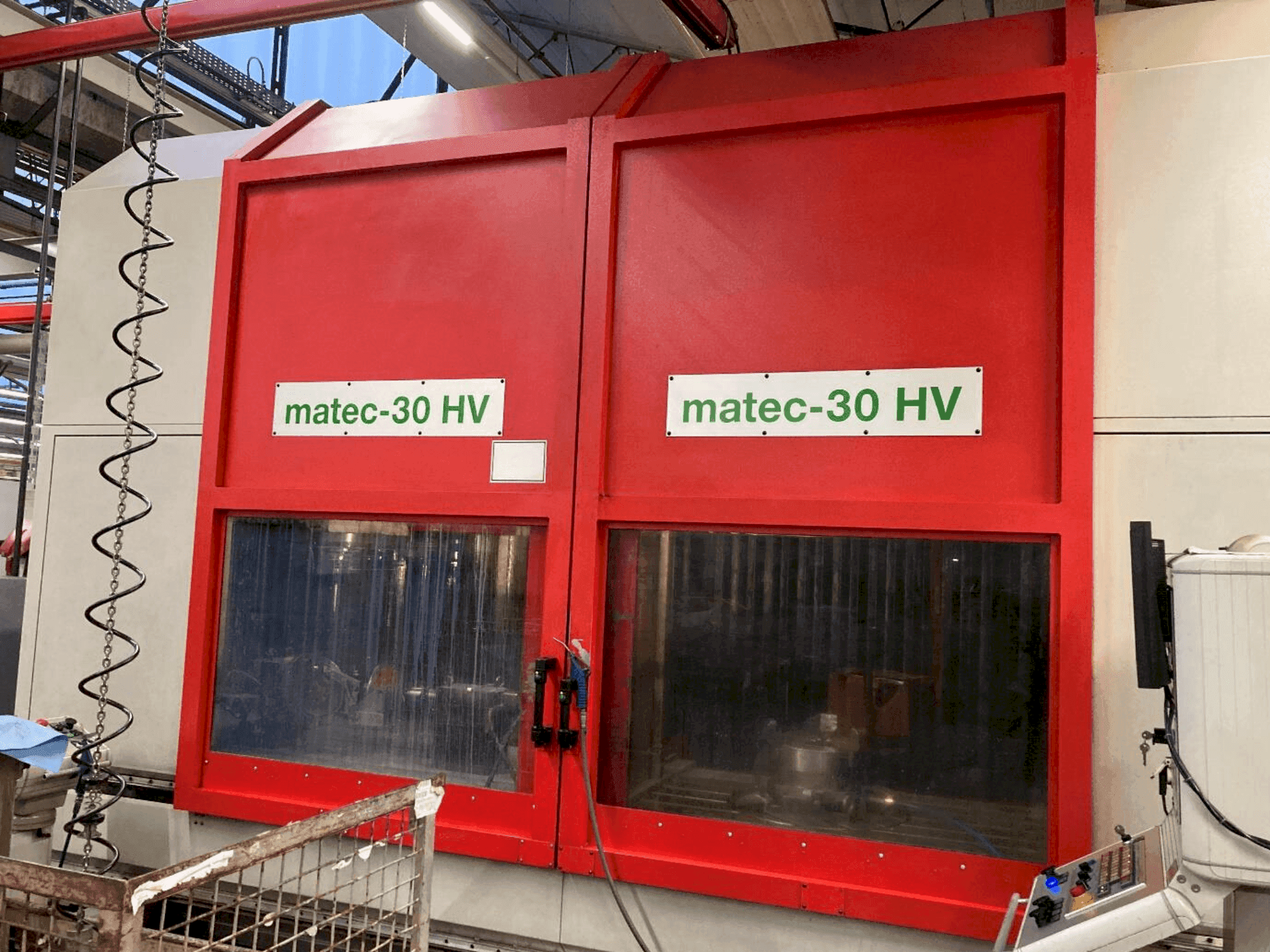

Este Centro de Maquinação Universal MATEC 30 HV (2003) foi fabricado em 2003 na Alemanha. É controlado por uma unidade de controlo BOSCH TYPE 3 OSA. Esta máquina de fresagem CNC de coluna móvel (3+2 eixos) está equipada com um fuso principal do tipo DMS 112 com uma gama de velocidades até max. 12.000 min/-1 e potência de acionamento de 30 kW. Tem uma cabeça giratória NC (Sauter) com rotação de +/- 90 ° e graduação de +/- 3 segundos de arco. Além disso, funciona com um trocador de ferramentas com 48 posições e um porta-ferramentas HSK A63. A mesa é uma mesa rotativa NC com uma superfície de fixação de 3.500 x 835 mm e 7 ranhuras em T. IKZ 70 bar, filtro de correia de papel e transportador de aparas (altura de ejeção 1200mm) e sonda de medição de rádio 3D vêm com a máquina. A máquina está preparada com uma interface de 4º eixo. O estado da máquina é muito bom - ainda está em produção e o serviço de manutenção tem sido aplicado regularmente de acordo com as normas do fabricante. É possível efetuar uma inspeção no local em qualquer altura.
Visão Geral
- marca: Matec
- ano: 2003
- MODELO: 30 HV
- tipo de aplicação: Fresagem
- Localização: Alemanha
- tipo de máquina: Centros de maquinação (universais)
- disponibilidade: August 2024
- marca da unidade de controlo: BOSCH
Informação Técnica - Matec 30 HV
Dados Gerais
- Largura das medições: 7000 mm
- Profundidade das medições: 6000 mm
- Altura das medições: 4000 mm
- Peso da máquina: 15000 kg
Unidade de controlo
- Marca: BOSCH
- Modelo: TYPE 3 OSA
Acionador principal
- Gama de velocidades do fuso: 12,000 min/-1 1/MIN
- Potência do motor do fuso: 30 kW
- Número do eixo: 3+2
Movimento
- EIXO-X Movimento: 3000 mm
- EIXO-X Travessia rápida: 30 m/min
- EIXO-Y Movimento: 800 mm
- EIXO-Y Travessia rápida: 30 m/min
- EIXO-Z Movimento: 1100 mm
- EIXO-Z Travessia rápida: 30 m/min
Ferramentas
- Tipo de porta-ferramentas: HSK 63 A
Meios de comunicação
- Transportador de aparas: Sim
- Refrigeração interna: Sim
Equipamento Adicional
- - Sistema de refrigeração: Alimentação interna de refrigerante 70 bar // Unidade de arrefecimento do armário de distribuição
- - Filtro de correia de papel Pistola de lavagem
- - Transportador de aparas: Altura de ejeção 1200mm
- - Sonda de medição por rádio 3D
- - Sistemas de medição direta x-y-z
Informações adicionais
- Benefícios técnicos da máquina:
- - Fuso principal: tipo dms 112 // binário máx. Binário 190 nm // capacidade de perfuração em aço aprox. 60 mm // capacidade de fresagem aprox. 500 cm³ // corte de roscas m30
- - Avanços: avanço rápido (x / y / z) 30 m/min // velocidade de avanço 30. 000 mm/min
- - Cabeça giratória nc: rotação do sauter +/- 90 ° // inclinação +/- 3 segundos de arco
- - Mesa de trabalho: superfície de aperto da mesa 3. 500 x 835 mm // ranhuras em t 7x // ranhuras em t - largura 18-h7 // mesa rotativa nc sempuco skh 4/630 // placa frontal horizontal // diâmetro da placa frontal 630mm // embutida na mesa da máquina
- - Trocador de ferramentas: número de posições da ferramenta 48 pos.
- - Carga total ligada: 60kva
- - Área de trabalho totalmente fechada
- - Portas de carga adequadas para carregamento por grua // abertura automática // parede divisória móvel
- - Interface do sistema hidráulico de aperto 4º eixo // mesa rotativa nc rw/nc 160/250 (hofmann)
- - Diâmetro da placa frontal 250mm // altura do centro 160mm // cabeçote móvel hidráulico com fresa mk4
- Benefícios qualitativos da máquina:
- - Máquina ainda em produção e pode ser inspeccionada em qualquer altura
- - A máquina foi objeto de uma revisão anual pelo serviço de assistência e está tecnicamente em bom estado
- - Documentação completa incluída // Declaração de conformidade // Ecrã de substituição instalado
Benefícios da máquina
Informações adicionais
*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
