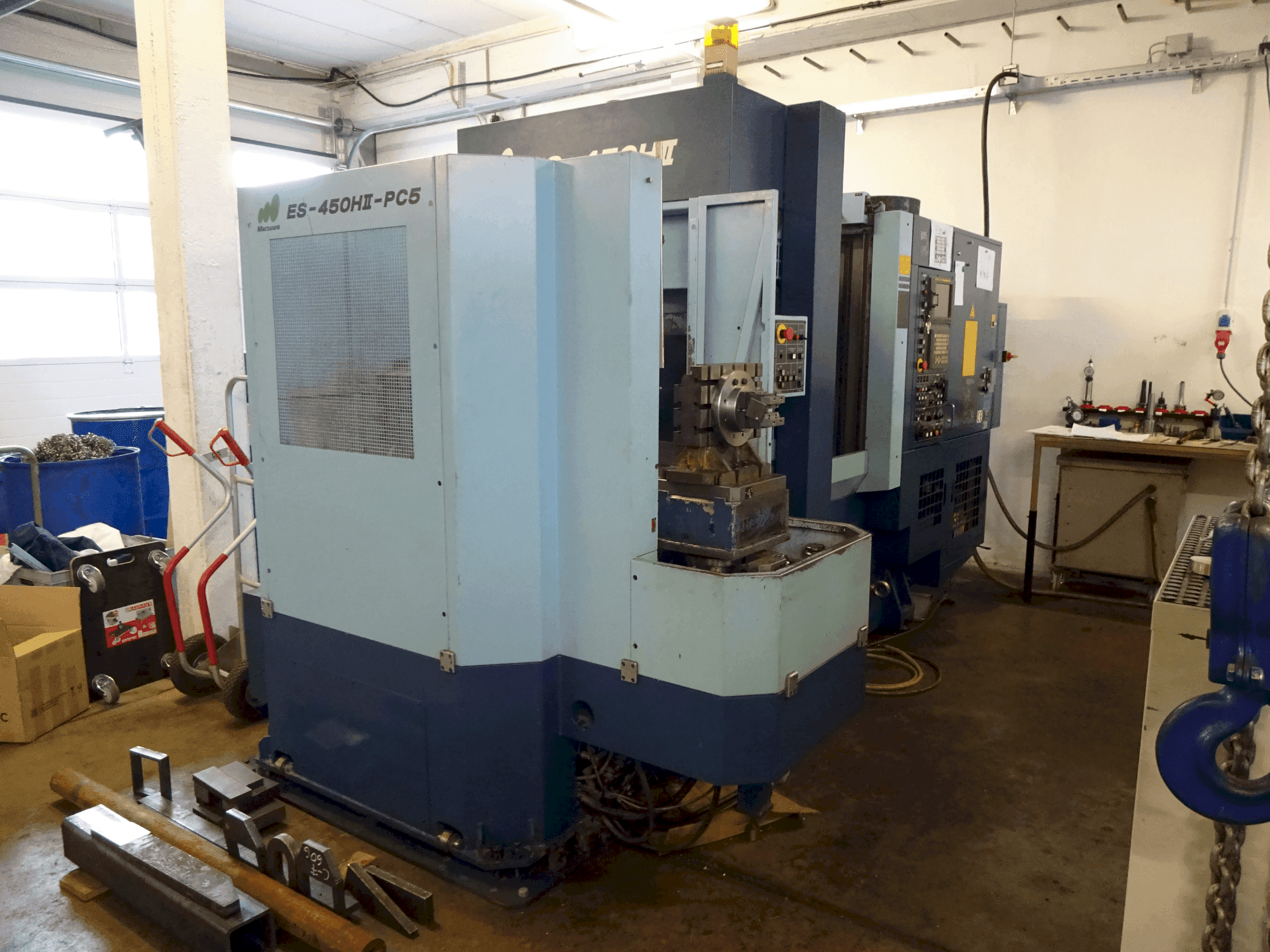

Matsuura - ES-450HII PC5DE-MIL-MAT-1999-00001

Informações adicionais

Benefícios da máquina

• Benefícios técnicos da máquina:
  • - Altura da superfície da mesa (a partir do chão): 1000 mm

Informações adicionais

• - Atravessamentos: Eixo X (coluna direita/esquerda): 450mm (250 à esquerda, 200 à direita) Eixo Y (cabeça do fuso para cima/baixo): 400mm Eixo Z (palete para trás/para a frente): 400mm (+250 quando a palete é mudada) Peça de trabalho Distância entre a superfície superior da palete e o nariz do fuso: 80~480mm Distância entre o centro da palete e as guias de deslizamento da coluna: 120~520mm Palete: Área de trabalho: 300 x 300mm Peso máximo de carga: 200kg Furo roscado na superfície (tamanho x quantidade): M12 x P1,75 x 32mm Mesa Ângulo de indexação da mesa: 1 grau Velocidade de indexação da mesa: 1,5 seg/90°, 1,9 seg/180° Força de fixação do acoplamento: 27,3kN Fuso ID do rolamento do fuso: Ø70mm Torque máximo do fuso: 105/1000 minˉ1 Nm Força de fixação da ferramenta: 8,2kN Orientação do fuso: Padrão (elétrico) Sopro de ar do fuso: Padrão Taxa de alimentação Velocidade de corte (X/Y/Z): 1~15000mm/min Taxa de alimentação manual contínua (jog): 0~4000mm/min Mínimo incremento de saída: 0,001mm Trocador de ferramentas automático Tipo de pino de tração: Pino de tração JIS B 6339 40P Armazenamento de ferramentas: 30 unidades Método de seleção de ferramentas: Código de endereços e seleção aleatória rotação bidirecional do carregador. (T4) Tempo de troca de ferramenta (ferramenta a ferramenta): 1,5 seg. (menos de 6 kg), 2,0 seg. (mais de 6 kg) Tempo de troca de ferramenta (chip para chip): 3,2 seg. Passo do porta-ferramentas: 95,25 mm Trocador de paletes automático Número de paletes: 2 Sistema de troca de paletes: Método de mesa giratória Tempo de mudança de palete: 8,5 seg. Tempo de mudança de palete (palete para palete): 9,0 segundos Força de fixação da palete: 41,5kN Peso da palete/peça: 40kg Tamanho da palete: 300 x 300mm Peso máximo da carga: 200kg Motores Motor do fuso: Alfa T8/1500 AC 11.0/7.5kW (30min./taxa contínua) Motores de alimentação: Eixo X: modelo α 22/3000 AC 4,4kW Eixo Y: modelo α 22/2000 com travão AC 4,4kW Eixo Z: modelo α 22/3000 AC 4,4kW Motor hidráulico: AC 1,5kW Motor de lubrificação: AC 0,02kW Motor de refrigeração: AC 0.75kW Capacidade eléctrica necessária Capacidade eléctrica total: 34KVA Fonte de ar: 0,54~0,93MPa Capacidade de ar: 400 L/min Capacidade do tanque hidráulico: 15L Capacidade do tanque de lubrificação: 2,7L Capacidade do depósito de líquido de refrigeração: 200L Acessórios de série Proteção da caixa de ferramentas (com tampa superior) Fluxo de aparas Torneira sincronizada Arrefecedor de óleo do fuso Proteção contra sobrecarga do fuso Dispositivo de prevenção da interface do eixo de avanço Luz de trabalho (luz fluorescente) Contador de códigos M (9 tipos) Arrefecimento do fuso Interface da sonda do mandril (sem sonda) Filtro de ar Transportador de limalhas Manuais
