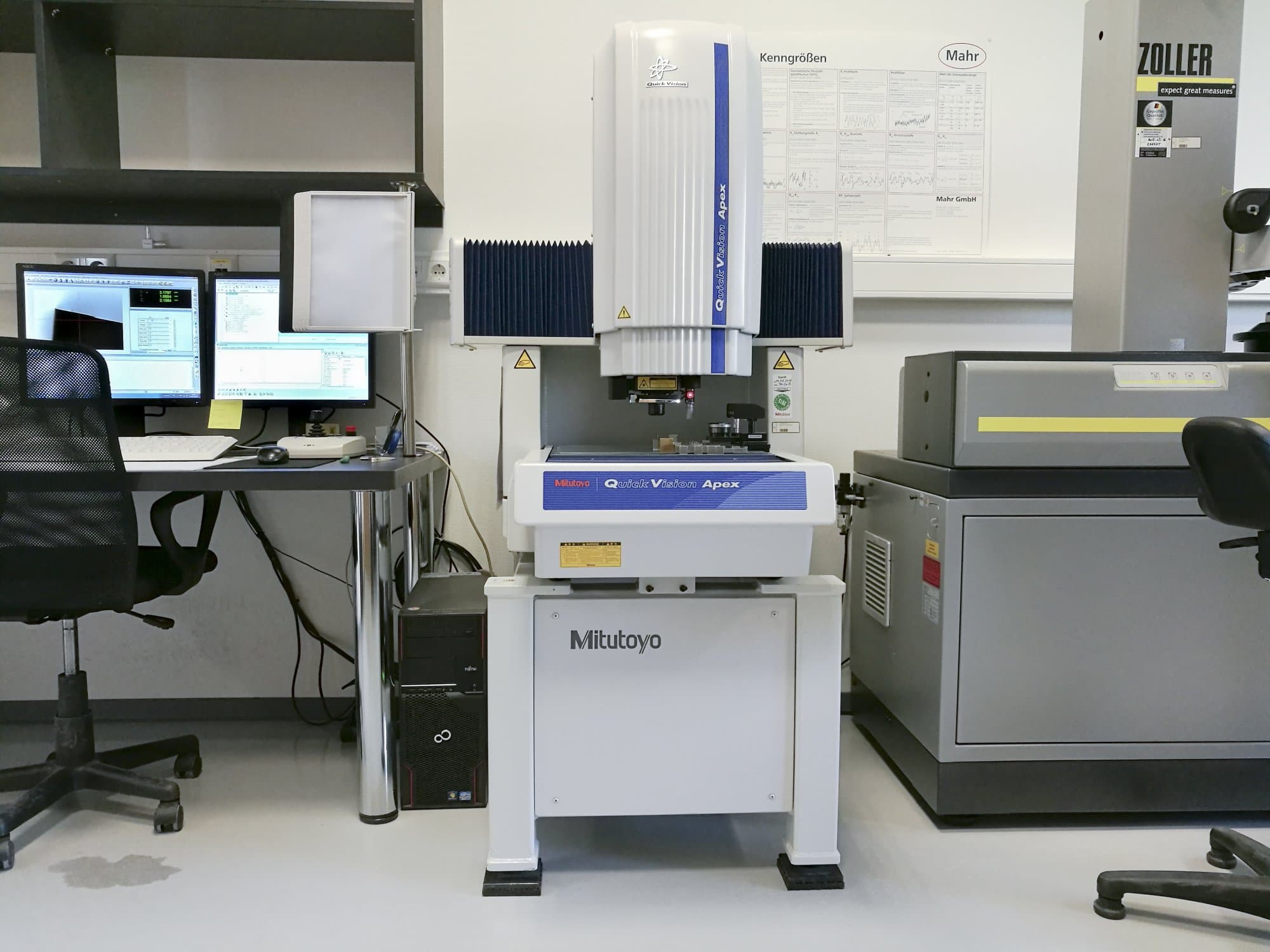

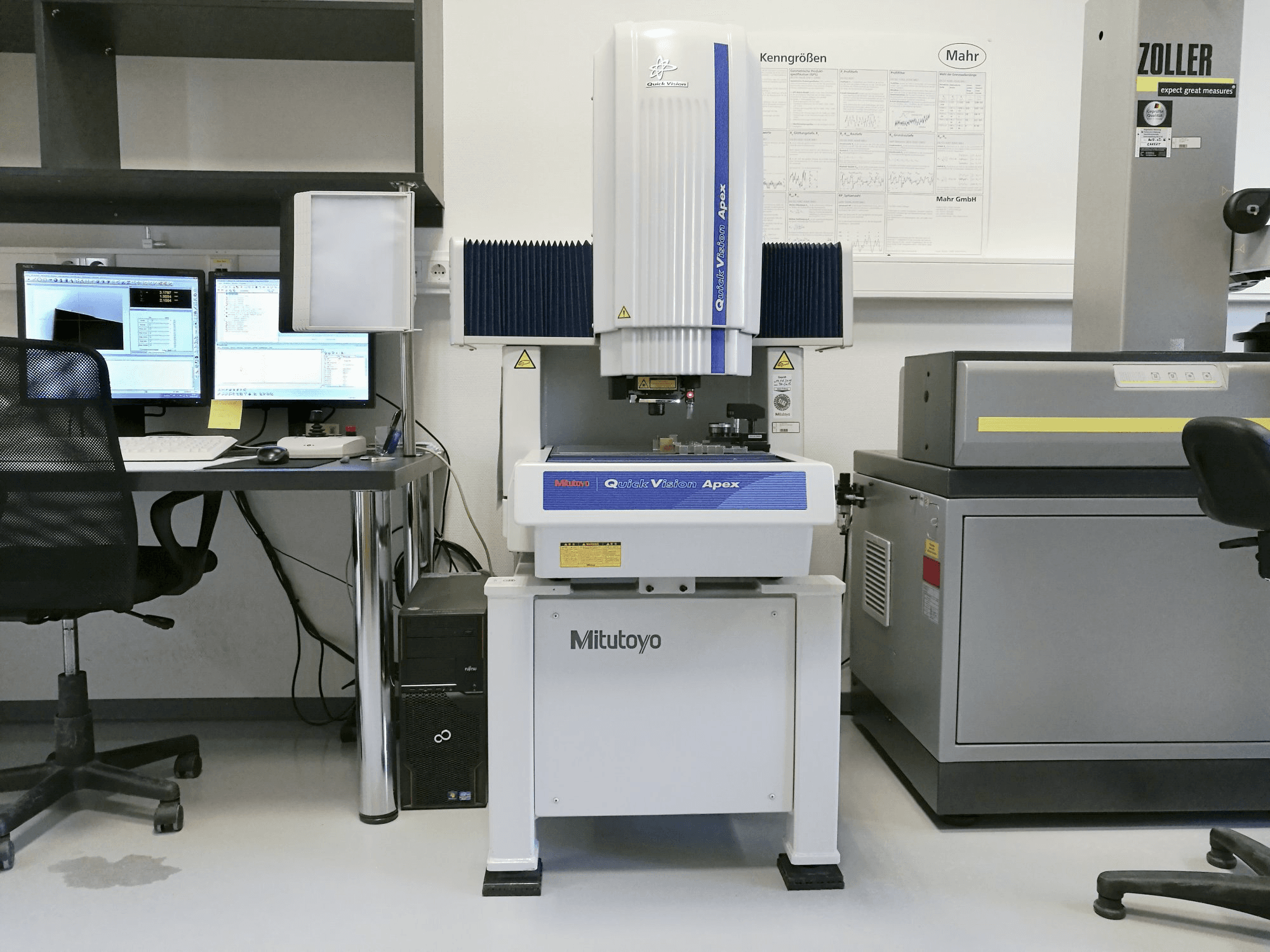

Mitutoyo - QVT1-X302PIL-CDE-MEA-MIT-2011-00001

Dados Gerais

• Largura das medições: 859 mm
• Profundidade das medições: 951 mm
• Altura das medições: 1609 mm
• Peso da máquina: 360 kg

Unidade de controlo

• Modelo: QVPAK
• Libertação: 11.101
• Controlo remoto: Sim

Acionador principal

• Câmera: Câmera CCD a P&B de alta sensibilidade
• Iluminação: Surface-White LED, Contour-White LED, Programmable Ring Light-White LED
• Resolução: 0.0001 mm

Movimento

• EIXO-X Movimento: 300 mm
• EIXO-X Avanço de trabalho: 300 mm/s
• EIXO-X Maior erro de medição: -0.761 µm
• EIXO-X Precisão: E1x1-(1.5+3L/1000) µm
• EIXO-Y Movimento: 200 mm
• EIXO-Y Avanço de trabalho: 300 mm/s
• EIXO-Y Maior erro de medição: 0.488 µm
• EIXO-Y Precisão: E1y2-(1.5+3L/1000) µm
• EIXO-Z Movimento: 200 mm
• EIXO-Z Avanço de trabalho: 300 mm/s
• EIXO-Z Maior erro de medição: -0.982 µm
• EIXO-Z Precisão: E1z3-(1.5+4L/1000) µm
• Plano-X-Y (Diagonal_1) Maior erro de medição: 1078 µm
• Plano-X-Y (Diagonal_1) Precisão: E2xy4-(2+4L/1000) µm
• Plano-X-Y (Diagonal_2) Maior erro de medição: 1326 µm
• Plano-X-Y (Diagonal_2) Precisão: E2xy5-(2+4L/1000) µm

Peça a maquinar

• Peça a maquinar z: 200 mm
• Peso da peça a maquinar: 20 kg

Mesa

• Comprimento exterior: 399 mm
• Largura exterior: 271 mm

Meios de comunicação

• Conexão eletrónica principal: 230 V / 50 Hz
