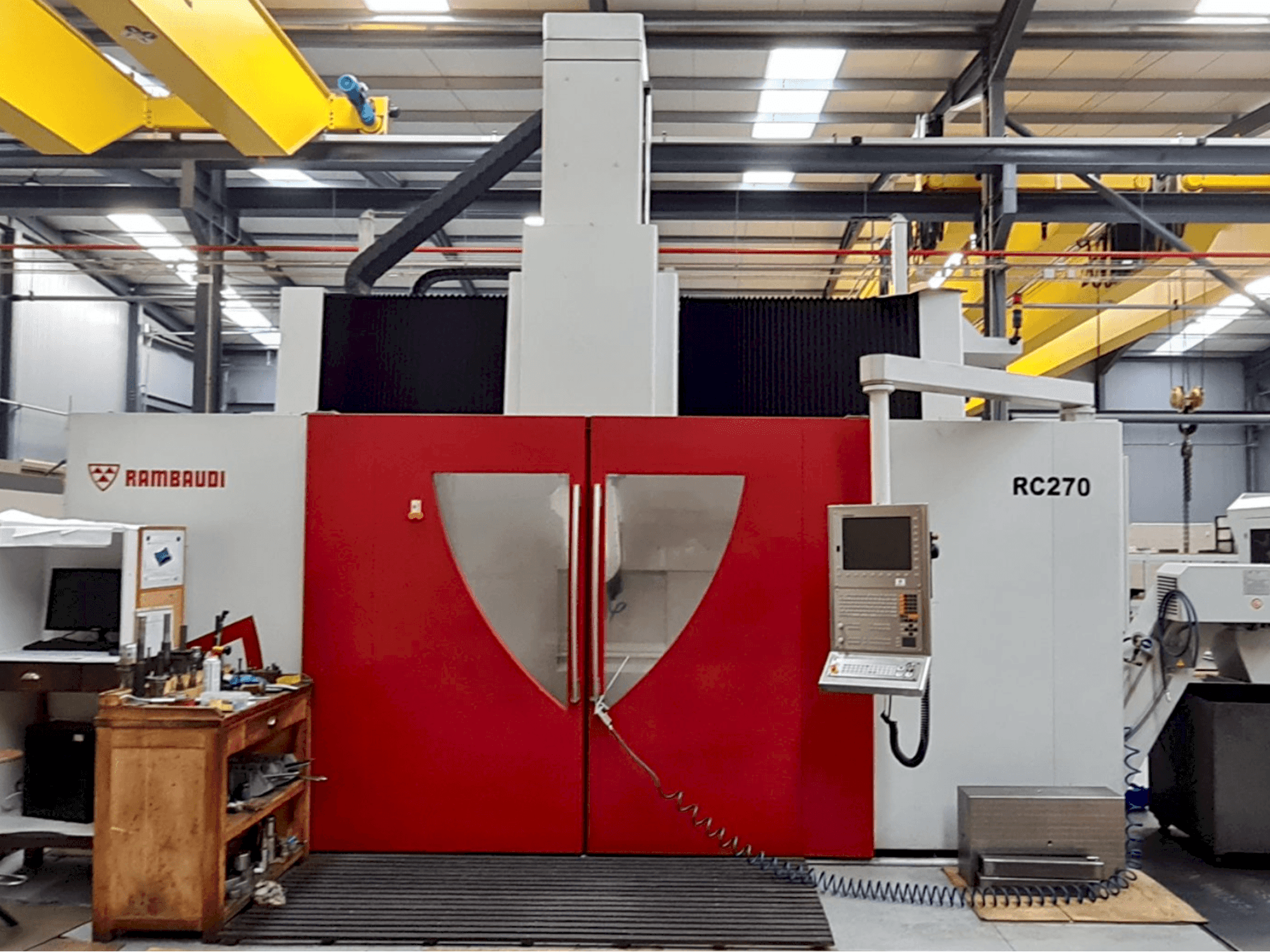

Este centro de maquinação vertical Rambaudi RC 270 foi fabricado no ano de 2014. Está equipado com uma unidade de controlo HEIDENHAIN iTNC 530 HSCI e tem 5 eixos. A velocidade do fuso é de 24000 rpm e funciona com um cone de ferramenta HSK-A63. A máquina operou 38428 horas de energia e 23655 horas de corte. Destaca-se pela sua viga transversal móvel que torna o centro de maquinação adequado para maquinação de alta velocidade com 5 eixos. Ver galeria de fotos e vídeos para mais impressões. Extrato das especificações técnicas originais (EN) anexado como PDF abaixo.
Visão Geral
- marca: Rambaudi
- ano: 2014
- MODELO: RC 270
- horas de produção: 23655
- tipo de aplicação: Fresagem
- Localização: Portugal
- tipo de máquina: Centro de maquinação vertical
- disponibilidade: Vendido
- marca da unidade de controlo: HEIDENHAIN
Informação Técnica - Rambaudi RC 270
Unidade de controlo
- Modelo: iTNC530 HSCI
- Marca: HEIDENHAIN
Acionador principal
- Gama de velocidades do fuso: 24000 rpm 1/MIN
- Porta-ferramenta: HSK-A63
- Número do eixo: 5
Movimento
- EIXO-X Movimento: 2700 mm
- EIXO-Y Movimento: 2200 mm
- EIXO-Z Movimento: 1250 mm
Informações adicionais
- Benefícios técnicos da máquina:
- - X e x1 = 2200 mm // velocidade: 40 m/1' // translação longitudinal da viga transversal sobre 2 pilares
- - Y = 2700 mm // velocidade: 40 m/1' // translação transversal da sela transversal do suporte do carneiro na viga transversal
- - Z = 1250 mm // velocidade: 40 m/1' // translação vertical da borracha no cavalete transversal
- - C continous = 400 (+/- 200 °) // rotação da cabeça em torno do eixo vertical do carneiro
- - A contínuo = 230 ° (+ 120 °, -110 °) // rotação do suporte do electrofuso no interior da forquilha da cabeça
- - Precisão dos eixos lineares da máquina (x, x1, y, z): p = 0,015 mm / linha ótica do transdutor
- - Precisão dos eixos polares da máquina (c,a): 15 arco-segundos - repetibilidade 10 arco-segundos / transdutor codificador
- - Binário: c, a contínuo = 1000 nm // c, a travado = 4000 nm
- Benefícios qualitativos da máquina:
- - Centro de fresagem de controlo numérico com viga transversal móvel, adequado para maquinação de alta velocidade com 5 eixos
- - Duas colunas laterais sobre as quais correm as travessas
- - Uma viga transversal que suporta a sela transversal do suporte do carneiro e a corrediça nas colunas
- - Um carneiro que desliza verticalmente no interior da sela transversal
- - Uma cabeça fixada na parte inferior do carneiro
- - Uma mesa de trabalho no centro das colunas, com as seguintes características: 2500 x 2000 mm // 10000 kg/m2 // 300 mm de espessura da mesa em ferro fundido // 8 ranhuras em t - largura 28mm
- - A máquina está equipada com uma cabeça de fresagem glob 89 g de 2 eixos (c e a contínuo)
- - No interior das forquilhas da cabeça está alojado o fuso com 24000 rpm, cone de ferramenta hsk-a 63
- - 38428 horas-máquina // 23655 horas de corte
Benefícios da máquina
Informações adicionais
*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
