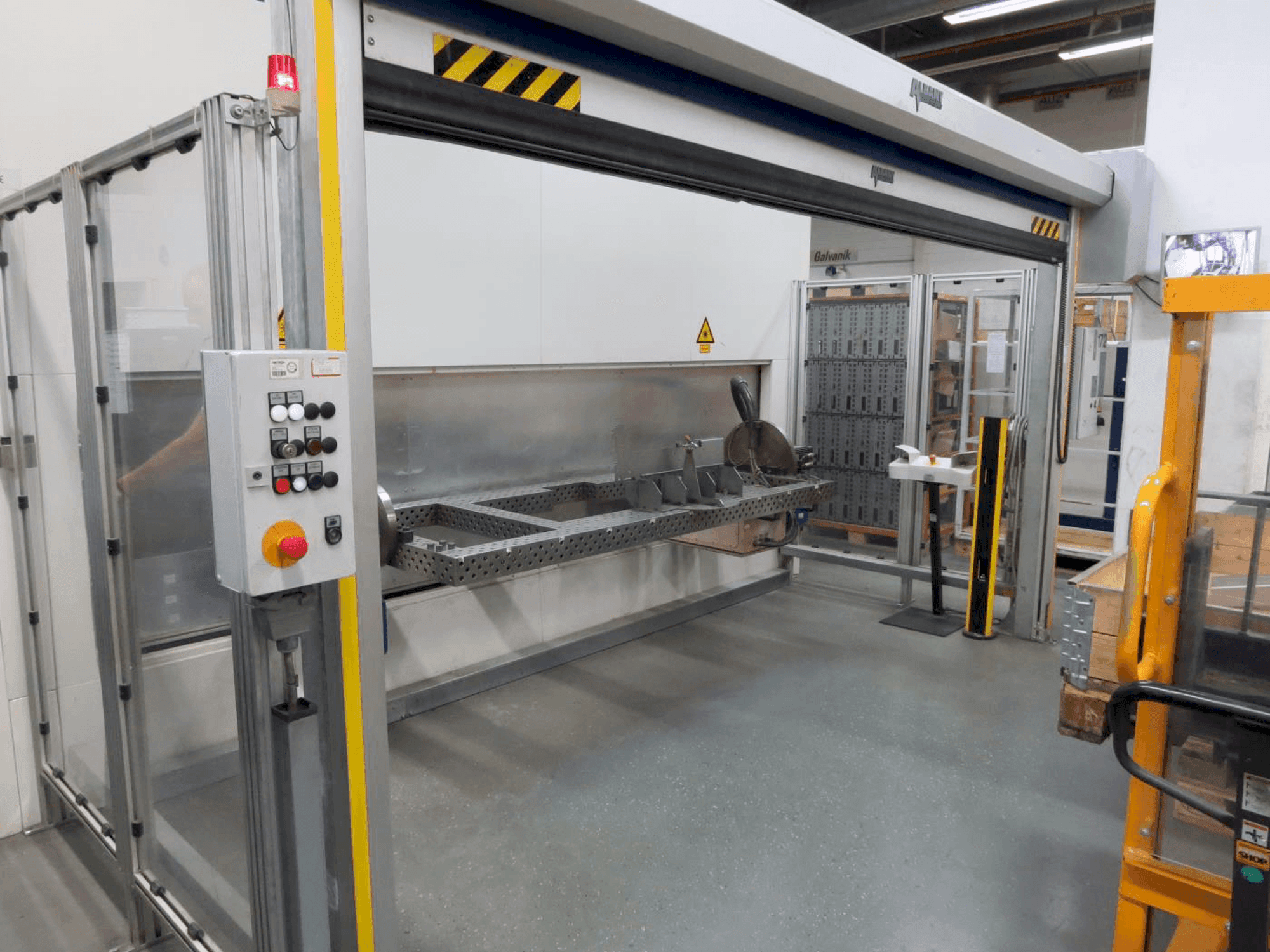

TRUMPF - TruLaser Robot 5020DE-LAS-TRU-2007-00002

Equipamento Adicional

• - A mesa de fixação tem as dimensões (X x Y) 2400x1000mm.

Informações adicionais

Benefícios da máquina

• Benefícios técnicos da máquina:
  • - Dispositivo laser, orientação e modelação do feixe trumpf nd:yag laser hl 3006 d, cabo de luz laser llk-b 06, comprimento 40 m
  • - 2 eixos rotativos nc, cada um com contra-rolamento e uma largura de fixação de 2000 mm
  • - 1 eixo rotativo principal para rodar os componentes para dentro e para fora, tipo handte sf - l4000
  • - Proteção da zona de viragem por meio de uma persiana à largura da cabina
  • - Vidro de proteção, sistema de extração de placas de alimentação de meios, compatível com robots
  • - Integração estanque à luz na cabina de proteção, software
  • - Posicionador de componentes: posicionador de rotação dupla dwpv 500ms para fixação de dois dispositivos de fixação de componentes
  • - Robô kuka kr 30/ ha (alta precisão) com controlador kr c2, cabo de vídeo bnc, 10 m de comprimento
  • - Diâmetro da fibra 600 mm, volume de ar 4000 m3/h, sistema de extinção automático e integrado
  • - Necessidade de espaço de chão incl. Posicionador de viragem: (lxw): 4800mm x 4300mm
• Benefícios qualitativos da máquina:
  • - Cabina de proteção contra a luz laser com teto, câmara ccd, monitor p/b, mira ajustável, cabo de alimentação da câmara com 30 m de comprimento e cabo de vídeo bnc com 10 m de comprimento.
  • - Lente com distância focal f = 200 mm, cassete de vidro de proteção para fácil substituição do vidro de proteção
  • - Orientação e modelação de feixes, proteção ótica por laval crossjet, mecânica de robôs industriais de seis eixos com cinemática articulada
  • - Ótica de processamento beo 7000210p para soldadura por laser, concebida para a carga útil especificada e momentos de inércia de 30 kg
  • - Carga e descarga paralela de componentes em tempo real, conceção da célula robotizada com robô suspenso.
  • - Expansível até um máximo de 4 cabos de luz laser, colimação 0° com desfocagem e observação por câmara.
  • - Laser piloto com suporte de sensor de plasma, controlo do laser piloto através do funcionamento do laser
  • - Software de programação laser winlas. Opção de armazenamento para 99 programas laser.
  • - Potência de saída: 3000 watts na peça de trabalho, 4000 watts no total com 1000 watts de reserva de controlo
  • - Configuração da ótica para 1 cabo de luz laser com comutação rápida (tempo de comutação de 50 ms), a configuração da ótica pode ser

Informações adicionais

• - A máquina não dispõe de um alimentador de arame // A máquina ainda está sob tensão
