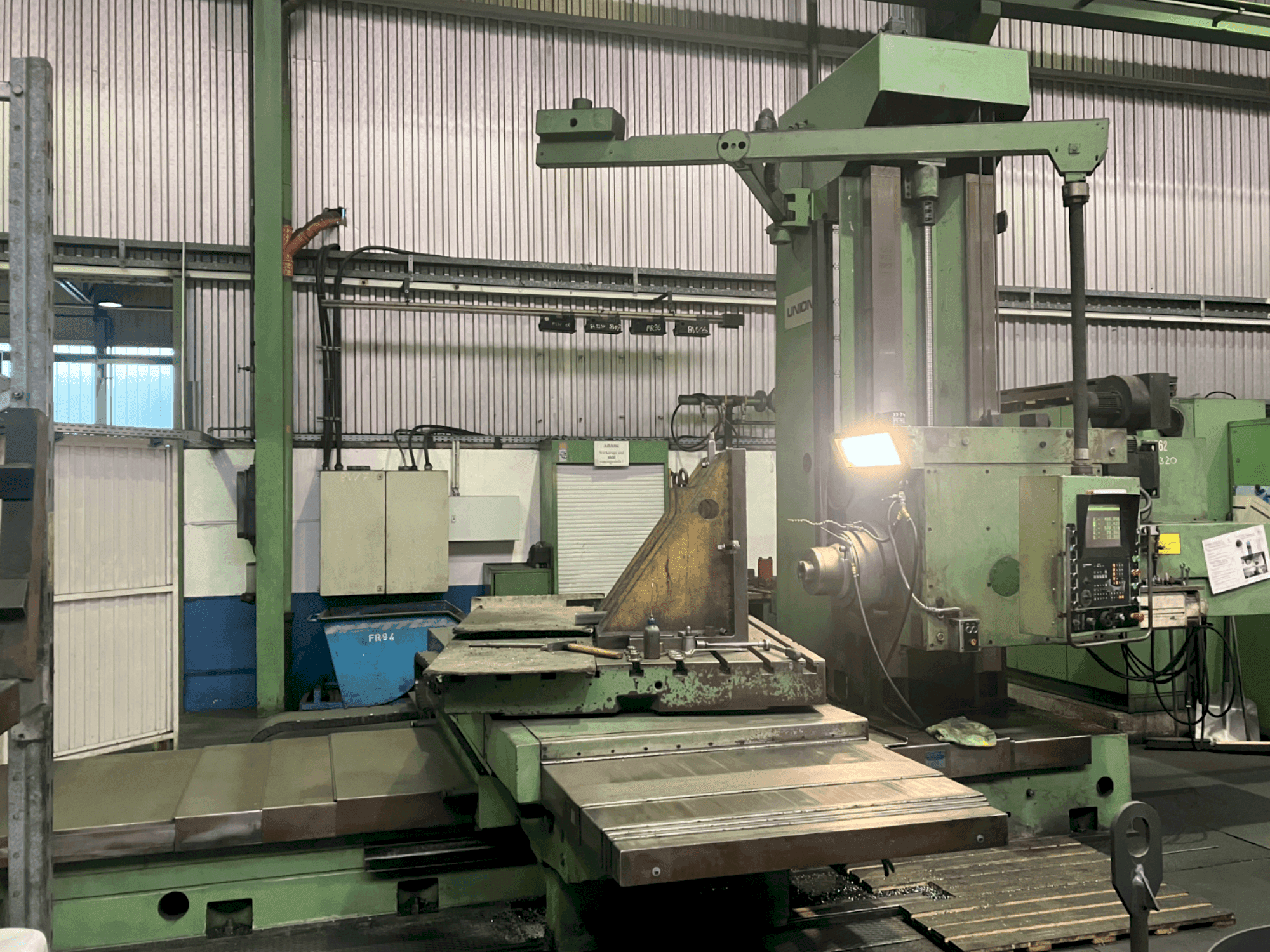

UNION - BFT 110 NCDE-OTH-UNI-1992-00001

Informações adicionais

Benefícios da máquina

• Benefícios técnicos da máquina:
  • - Corrente de pico necessária para o arranque do motor: 300 a
  • - Velocidades (contínuas): mandril de perfuração (4 gamas): 6. 3-1250 min-¹ fuso de perfuração (2 gamas): 6. 3-315 min-¹
  • - Diâmetro máximo de perfuração: 630 mm // diâmetro máximo de faceamento: 1250 mm
  • - Tensão de alimentação: 380 v ac ±10% // frequência: 50 hz
  • - Diâmetro máximo de perfuração da torre: 630 mm
  • - Dimensões da superfície de fixação: 1250 x 1400 mm, 1400 x 1600 mm
  • - Peso máximo de fixação com distribuição uniforme da carga: 6300 kg
  • - Mesa de fixação ranhuras em t: largura: 28 mm distância: 160 mm diâmetro de centragem: 100 n6 mm
  • - Movimento de rotação: 360°
  • - Posicionamento da mesa ótica: 4 x 90°

Informações adicionais

• - Unidade de controlo: Sistema de controlo NC: TNC 355 Tipo de controlo: Controlo de trajetória 3-D Eixos controláveis: X, Y, Z, W, e B Especificações: Comprimento de deslocação programável: Mínimo: 0,001 mm, Máximo: 14600 mm Interpolação: 3D linear, 2D circular Taxa de avanço programável: 1 mm/min a 6300 mm/min Ajuste infinitamente variável da velocidade de avanço: 0% a 150% do valor programado Tempo de paragem programável: 0,001 s a 19999,999 s Ajuste da velocidade infinitamente variável: 0% a 150% Programação da velocidade: Consultar os dados técnicos Caraterísticas adicionais: Seleção de ferramentas: Mínimo de 1 função M por bloco Correção da ferramenta: 99 números de ferramentas, 99 pares (comprimento e raio) Subprogramas tecnológicos: 8 ciclos de maquinagem, 200 subprogramas livres Correção do programa: No sentido dos ponteiros do relógio dentro do comando Ecrã: Indicação de 4 blocos de programa e estado dos dados principais do programa Inclui texto simples e gráficos num ecrã de 12 polegadas Entrada/Saída de programa: Comprimento do bloco: Fixo ou variável Opções de entrada: Disquete, cassete de fita magnética, entrada manual, interface de série Opções de saída: Disquete, cassete de fita magnética, interface de série Intervalos de deslocação: Movimento vertical do veio (Y): 1270-1620 mm Movimento do fuso de perfuração (W): 710 mm Movimento transversal da mesa de fixação (X): 1985 mm Movimento longitudinal da mesa de fixação (Z): Sem cabeçote móvel: 1260-1960 mm Com cabeçote móvel: 1490 mm Distância máxima até à placa frontal: Aproximadamente 3000 mm Mesa: Dimensões da superfície de aperto: 1250 x 1400 mm, 1400 x 1600 mm Peso máximo de fixação com distribuição uniforme da carga: 6300 kg Ranhuras em T da mesa de fixação: Largura: 28 mm Distância: 160 mm Diâmetro de centragem: 100 N6 mm Movimento de rotação: 360° Posicionamento da mesa ótica: 4 x 90°
