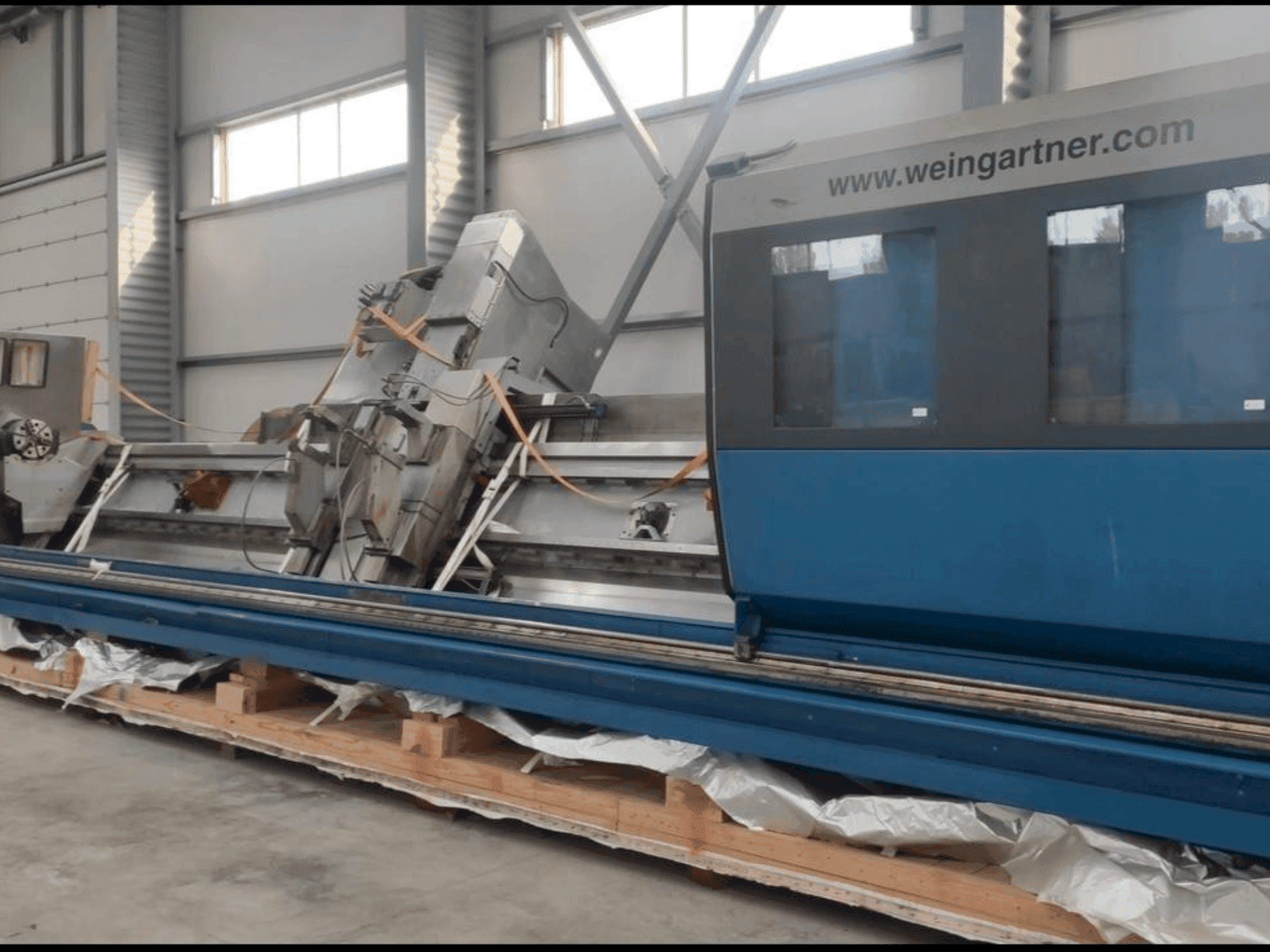

Weingartner - Vario 700-000MD-MIL-WEI-2011-00001

Equipamento Adicional

• - Cabeçalho: Alimentação por servo motor AC: 1FT6 105 - 8SF71 - 3AG1, Binário disponível no fuso principal em funcionamento S1, Relação da caixa de engrenagens cónicas: 4:1, Relação de transmissão sem-fim: 15:1, Relação de redução total: 60:1, Altura do fuso principal: 1550 mm, Furo do fuso principal: 108 mm, Mandril Gr. 315: Diâmetro do furo: 95 mm, Pressão máxima: 27 bar, Força de aperto máxima a 27 bar: 17500 daN, Aperto exterior: 25 - 245 mm, Aperto interior: 90 - 310 mm
• - Transportador de aparas: Potência de acionamento: 1,1 kW, Largura de descarga: 250 mm, Altura de descarga: 850 mm, Aparas transportadas: 300 dm³/h
• - Sistema hidráulico: Débito da bomba: 27 l/min, Pressão máxima do sistema: 80 bar, Potência de acionamento: 4,6 kW, Capacidade do depósito: 60 l, Potência do arrefecedor de óleo: 0,3 kW
• - Unidade de fresagem PUFK-320: Unidade de fresagem periférica e de fresagem, eixo giratório A alimentado por servo motor AC: 1FT6 084 - 8AF71 - 3EL4, Relação da caixa de engrenagens planetárias: 70:1, Relação de transmissão de engrenagens: 3:1, Relação de redução total: 210:1, Velocidade máxima de rotação: 90°/seg, Faixa de rotação: ±90°, Alimentação por motor do eixo principal AC: 1PH7 137 - 2NF22 - 0CJ2, Diâmetro máx. da cabeça de corte: 260 mm, Velocidade máx. da cabeça de corte: 300 min-¹
• - Unidade de descasque (opção): Alimentação por motor do eixo principal AC: 1PH7 137 - 2NF22 - 0CC2, Relação de transmissão: 2,4:1, Velocidade máxima da cabeça de corte: 1800 min-¹
• - Descanso frontal estável: Faixa de diâmetro (mandíbulas de fresagem): 25 - 220 mm, Força de aperto máxima a 80 bar (sem eficiência): 1200 daN, Pressão de aperto máx.: 80 bar
• - Descanso traseiro estável: Faixa de diâmetro (mandíbulas de fresagem longas): 25 - 220 mm, Força de aperto máxima a 80 bar (sem eficiência): 1200 daN, Pressão de aperto máx.: 80 bar
• - Cabeçote móvel: Alimentação por servo motor AC: 1FT6 064 - 6AF71 - 3EK4, Relação de engrenagens cónicas: 50:1, Avanço rápido máx: 5000 mm/min, Diâmetro da fresa: 160 mm, Curso: 200 mm, Pressão a 50 bar: 1500 daN, Tensão a 50 bar: 1000 daN, Pressão máxima: 50 bar
• - Suporte da peça de trabalho: Gama de diâmetros: 70 - 220 mm
• - Especificações totais da máquina: Tensão de alimentação: 3 x 380 V ± 10%, Ciclo: 50 Hz ± 2%, Entrada de Potência Máxima: 57 kW, Potência Máxima: 100 A, Tensão de Controlo: 24 V DC, Pressão do Sistema (Pneumática): 6 - 10 bar, Consumo de ar: 15 - 20 m³/hora, Conector de ar: ½", Pressão do sistema (Hidráulica): 90 bar

Informações adicionais

Benefícios da máquina

• Benefícios técnicos da máquina:
  • - Materiais maquináveis: fresagem entre centros: mín. Comprimento: 585 mm, máx. Comprimento: 8. 620 mm, diâmetro: 25 - 220 mm
  • - Componentes da máquina: base da máquina: distância da guia do carro longitudinal: 700 mm, comprimento da guia do carro longitudinal: 10. 900 mm, peso: 20. 000 kg, carro longitudinal (eixo z): alimentação por servo motor ac: 1ft6 086 - 8af71 - 3ek4, relação de transmissão cónica: 10:1, diâmetro do fuso de esferas: 80 mm, passo do fuso de esferas: 20 mm, avanço rápido máx: 5000 mm/min, corrediça transversal (eixo x): alimentação por servo motor ac: 1ft6 086 - 1af71 - 3eh1, relação de transmissão cónica: 6:1, diâmetro do fuso de esferas: 50 mm, passo do fuso de esferas: 10 mm, avanço rápido máx: 5000 mm/min, curso de deslocação da corrediça transversal para fresagem: 256 mm, corrediça de desvio (eixo y): alimentação por servo motor ac: 1ft6 084 - 1af71 - 3eh1, relação de transmissão cónica: 6:1, diâmetro do fuso de esferas: 50 mm, passo do fuso de esferas: 10 mm, avanço rápido máx: 3000 mm/min, curso de deslocação do carro transversal para fresagem: 250 mm
  • - Construção robusta e de alta precisão com controlo avançado do servomotor, capacidades de maquinação versáteis com várias unidades e apoios fixos
• Benefícios qualitativos da máquina:
  • - Precisão melhorada com relações de transmissão avançadas e mecanismos de fuso de esferas, funcionamento eficiente com velocidades de deslocação rápidas e elevadas

Informações adicionais

• - Máquina ainda em funcionamento
